Quando un componente in PEEK caricato usura le frese più del previsto, la prima domanda è spesso se il CF30 rinforzato con fibra di carbonio o il GF30 rinforzato con fibra di vetro sia la scelta di materiale migliore. La risposta non è semplicemente “il carbonio è meglio” o “il vetro costa meno”. Entrambi sono materie plastiche tecniche rinforzate e le loro fibre possono modificare il comportamento di taglio, la qualità del bordo, la risposta dimensionale e le proprietà funzionali del pezzo finito. Selezionare la qualità in base alla funzione del componente e all'evidenza di lavorazione, non solo in base alla durata dell'utensile.
Contenuti
- Iniziare individuando il problema di usura
- Come il rinforzo modifica il taglio
- Collegare l'usura alla geometria del pezzo e all'accettazione
- Scegliere la qualità in base all'applicazione
- Eseguire un confronto di lavorazione controllato
- FAQ
Iniziare individuando il problema di usura

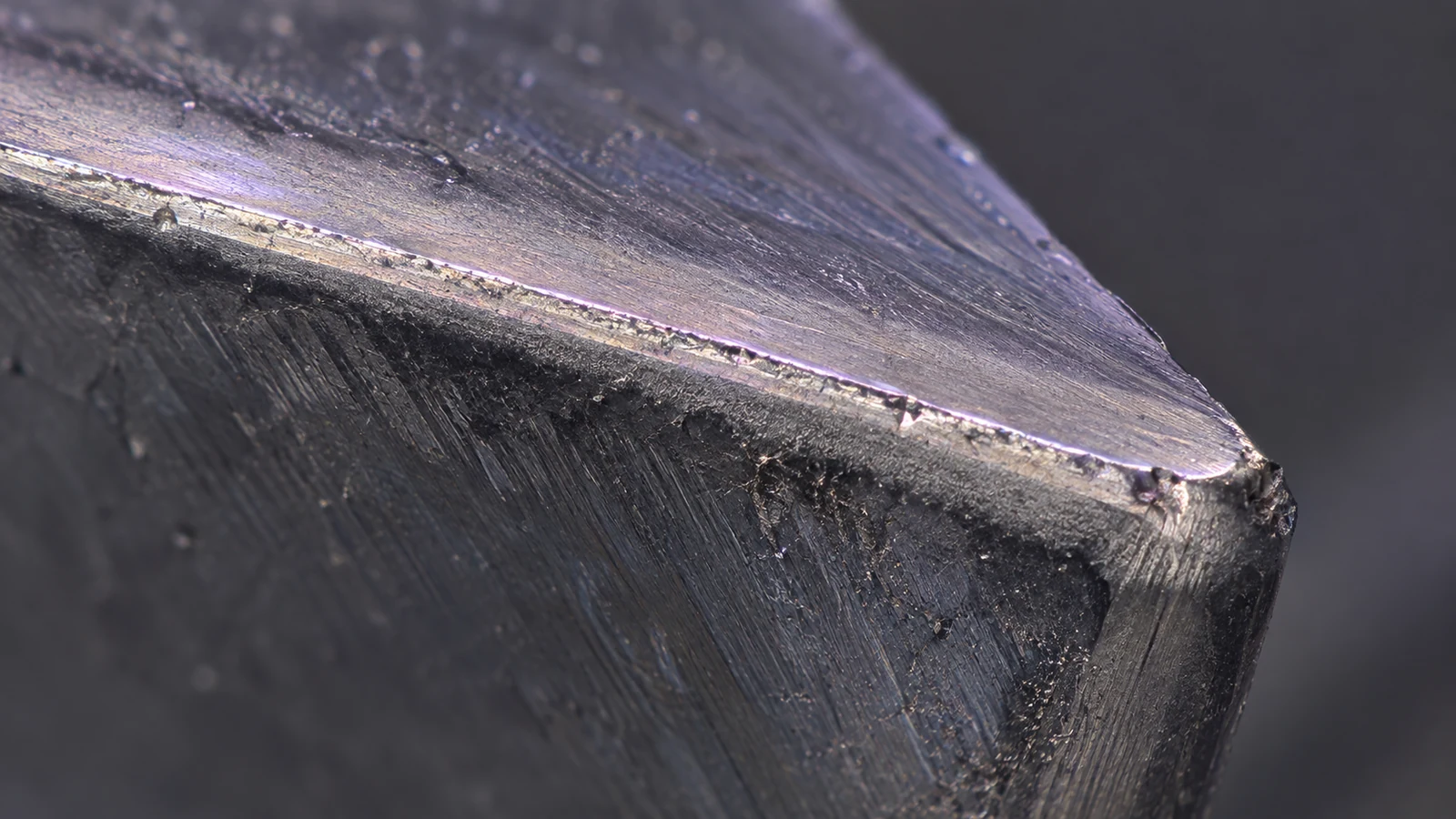

Prima di cambiare materiale, identificare cosa significa “usura dell'utensile” nel processo attuale. Il filo si arrotonda rapidamente, si scheggia, lascia una superficie ruvida o accumula residui? Il problema compare durante la sfacciatura, la scanalatura, la foratura o la finitura? È limitato a una posizione dell'utensile o a una caratteristica? Una foto del filo, la sequenza delle operazioni e i risultati delle ispezioni sono più utili di un rapporto generico che indica la plastica come abrasiva.
Verificare se l'utensile raggiunge effettivamente il limite di durata o se un altro problema viene interpretato come usura. Un filo che appare opaco può coincidere con eccentricità, scarsa evacuazione del truciolo, un inserto danneggiato, un impegno eccessivo o materiale incoerente. Registrare il materiale e la geometria della fresa, la preparazione del filo, il percorso di taglio, il fissaggio del pezzo, la strategia di refrigerante o aria e il numero di pezzi prodotti prima del cambiamento di qualità. Mantenere tracciabili il fornitore del materiale, la designazione della qualità e il lotto durante il confronto.
La pagina Informazioni sul PEEK CF30 che Informazioni sul PEEK GF30 sono punti di partenza per identificare le qualità. Confermare il prodotto esatto del fornitore e i dati tecnici attuali; i soli nomi delle qualità non stabiliscono contenuto di fibra, condizione o proprietà identici tra i produttori.
Come il rinforzo modifica il taglio

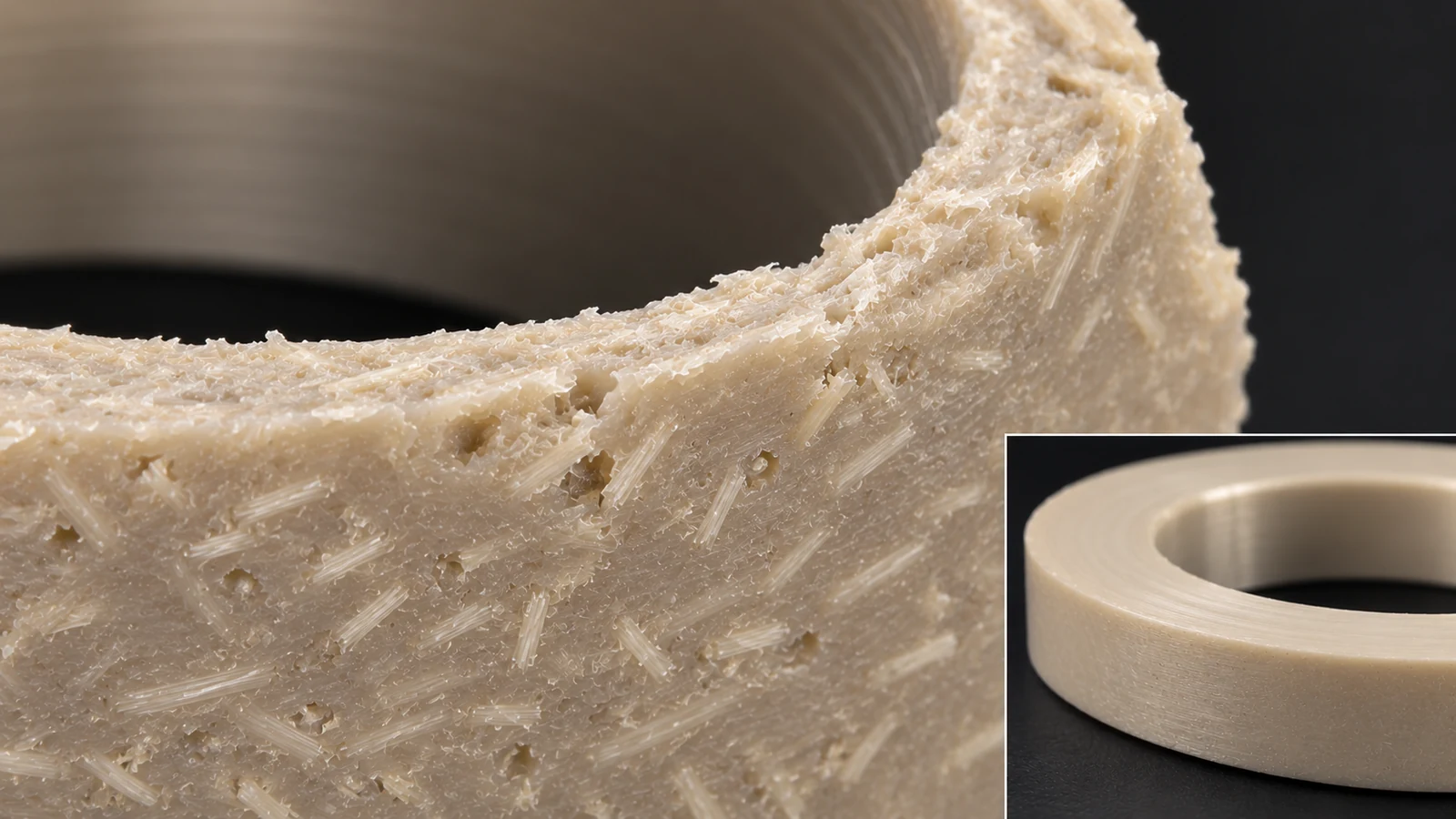

Il rinforzo in carbonio e in vetro può entrambi aumentare l'usura dell'utensile rispetto al PEEK non caricato, ma il modello di usura dipende dalla qualità specifica, dalla fresa e dall'operazione. Le fibre esposte su una superficie lavorata possono contribuire all'abrasione e a una diversa texture del bordo. Anche la direzione e la distribuzione del rinforzo possono influenzare il modo in cui il taglio esce dal materiale. Ecco perché la stessa fresa può produrre risultati diversi in una fresa a spianare ampia e in un piccolo foro trasversale.
Il CF30 è spesso considerato quando rigidità, rapporto resistenza-peso o comportamento dimensionale sono importanti obiettivi di progetto. Il GF30 può essere scelto per un diverso equilibrio di requisiti meccanici e di costo. Queste descrizioni generali non sostituiscono il confronto delle schede tecniche effettive e dei requisiti del pezzo. Una qualità scelta per una proprietà che il pezzo non utilizza può aggiungere costo e onere di lavorazione senza migliorare la funzione.
I parametri di lavorazione non devono essere copiati da una tabella generica per materie plastiche senza aver confermato la macchina e l'utensile. Velocità di taglio, avanzamento, impegno, affilatura dell'utensile e evacuazione del truciolo interagiscono tra loro. Un calore eccessivo può influire sul pezzo e sullo stato del filo di taglio; un avanzamento inadeguato può strofinare anziché tagliare in modo pulito. Stabilire una base di riferimento stabile, modificare una variabile alla volta e verificare la superficie e le dimensioni effettive dopo che il pezzo è tornato a temperatura.
Collegare l'usura alla geometria del pezzo e all'accettazione
La geometria determina dove diventano visibili gli effetti legati al rinforzo. Le pareti sottili possono deformarsi sotto la forza di serraggio o di taglio. Una tasca profonda può trattenere i trucioli o limitare il flusso d'aria. I fori piccoli possono presentare un bordo di uscita diverso rispetto a una superficie fresata ampia. Una sede di tenuta, un accoppiamento per cuscinetto o una superficie estetica possono avere un requisito di accettazione più severo rispetto a una parete non funzionale. Se il disegno non identifica un bordo o una finitura critici, concordare ciò che è accettabile prima di confrontare le qualità.
| Problema osservato | Primi controlli di processo | Questione sul materiale |
|---|---|---|
| Arrotondamento rapido dei bordi | Materiale dell'utensile, stato del filo, impegno, rintracciabilità del lotto | La qualità o il rinforzo differiscono dal materiale qualificato? |
| Fibre sfocate o sollevate | Affilatura, direzione di uscita, sequenza di finitura, illuminazione per l'ispezione | La superficie richiede un aspetto o una tenuta specificati? |
| Danni da sfondamento del foro | Supporto, strategia di entrata/uscita, geometria della punta, evacuazione del truciolo | La qualità selezionata è richiesta per la funzione? |
| Variazioni dimensionali della parete | Pressione di serraggio, sequenza di asportazione del materiale, temperatura | Le proprietà e la geometria del grado giustificano un nuovo ciclo di lavorazione? |
Una modifica della lavorazione dovrebbe rispondere alla modalità di guasto effettiva. Se le fibre si strappano in un'uscita non supportata, regolare il supporto o il percorso dell'utensile può essere più importante che cambiare grado. Se la scelta è guidata dall'obiettivo di rigidità del pezzo, modificare il rinforzo può risolvere il problema di taglio causando però il mancato rispetto del requisito funzionale del progetto.
Scegliere la qualità in base all'applicazione
Annotare la proprietà che rende necessario il grado rinforzato: rigidità, carico, usura, comportamento termico, comportamento elettrico o un'altra funzione specificata. Poi identificare la condizione e il test di accettazione che la dimostrano. Confrontare le due schede tecniche dei gradi sulla stessa base, includendo metodo di prova, orientamento del provino e temperatura ove forniti. Se il pezzo è sollecitato in una direzione particolare, l'orientamento e la lavorazione del materiale grezzo possono essere rilevanti; una proprietà di punta senza contesto di prova può trarre in inganno.
Per un componente in cui la sostituzione dell'utensile è costosa ma le proprietà richieste possono essere soddisfatte da entrambi i gradi, una prova di processo controllata può rivelare un vantaggio pratico. Se il grado è imposto da un cliente o dalla qualifica di progetto, non sostituirlo basandosi solo sull'economia della lavorazione. Chiedere al responsabile tecnico di valutare l'impatto sulle proprietà e di approvare una modifica tramite il processo normale.
Considerare anche il percorso produttivo dopo la lavorazione. La superficie può essere incollata, sigillata, assemblata o esposta alla pulizia. La condizione dei bordi e il controllo della contaminazione possono essere rilevanti. Includere tali operazioni nella decisione, affinché un cambio di grado non migliori la durata dell'utensile creando problemi di incollaggio o ispezione a valle.
Eseguire un confronto di lavorazione controllato
Utilizzare dimensioni del materiale grezzo, allestimento della macchina e geometria delle feature comparabili. Monitorare la condizione dell'utensile a intervalli definiti invece di attendere un'improvvisa perdita di qualità. Ispezionare le stesse superfici e dimensioni critiche sui pezzi di ciascun lotto di materiale. Registrare tempo ciclo, cambi utensile, pulizia dei bordi, feature scartate e qualsiasi finitura secondaria. Ciò impedisce che un primo taglio spettacolare ma non rappresentativo decida il grado di produzione.
Una prova utile modifica un fattore alla volta. Prima confermare l'identità del materiale. Poi esaminare la geometria dell'utensile o la condizione del tagliente, quindi l'engagement e l'evacuazione del truciolo. Se la durata dell'utensile rimane inaccettabile, confrontare il grado alternativo solo dopo che il responsabile del progetto ha confermato che le sue proprietà funzionali sono accettabili. Mantenere una distinzione tra ottimizzazione del processo e sostituzione del materiale; sono decisioni correlate ma non la stessa autorizzazione.
Al termine della prova, riportare il risultato in termini del pezzo: quale operazione ha causato l'usura, come sono stati soddisfatti i criteri di accettazione, cosa è cambiato nell'attrezzatura o nella stabilità del ciclo e se il requisito del materiale rimane soddisfatto. Tale conclusione può guidare la produzione senza promettere un guadagno universale di durata dell'utensile.
FAQ
Il PEEK CF30 è sempre più duro per gli utensili rispetto al GF30?
Non esiste una classificazione universale valida per ogni utensile, feature e grado di fornitore. Confrontare i materiali e le condizioni di lavorazione effettivi utilizzando un'operazione rappresentativa.
Dovrei passare dal GF30 al CF30 per ridurre l'usura dell'utensile?
Non senza confermare le proprietà richieste e testare il processo. La selezione del grado dovrebbe seguire la funzione del pezzo; l'usura dell'utensile può essere affrontata tramite modifiche all'utensile e al processo.
Perché i bordi del PEEK rinforzato appaiono diversi dopo la lavorazione?
L'esposizione delle fibre, l'affilatura dell'utensile, il supporto e la direzione di taglio possono influenzare il bordo. Definire i requisiti funzionali del bordo e ispezionare la feature effettiva invece di affidarsi a un'aspettativa visiva generica.
Un fornitore può garantire una durata utensile fissa?
La durata dell'utensile dipende dal grado, dall'utensile, dalla macchina, dalla geometria e dalla soglia di accettazione. Un processo validato può documentare le prestazioni osservate, ma non si deve presumere una garanzia universale.
