Esta guía sigue un conducto desde el esquema hasta la intersección taladrada, el desbarbado, el cierre, la limpieza y la prueba. Se aplica a colectores hidráulicos, neumáticos, de gas, de refrigerante y de fluidos de proceso, mientras que los materiales reales y los límites de prueba siguen siendo específicos de cada proyecto.
Traduzca el esquema a geometría sólida
Cree un mapa de circuito a característica que vincule cada puerto, conducto taladrado, cavidad de válvula, tapón, restrictor, sensor e interfaz de montaje con el esquema de fluidos. Verifique que los conductos se conecten solo donde se pretende y que las puntas de las brocas, las profundidades de rosca y los tapones no obstruyan otro circuito.
Utilice vistas de sección o revisión CAD transparente para la geometría oculta. Identifique la entrada y salida de la broca, el acceso para desbarbado, el acceso para inspección, el flujo de limpieza y el método de cierre. Un cambio de ruta que ahorra una configuración puede crear una rebaba inaccesible o una pared débil.

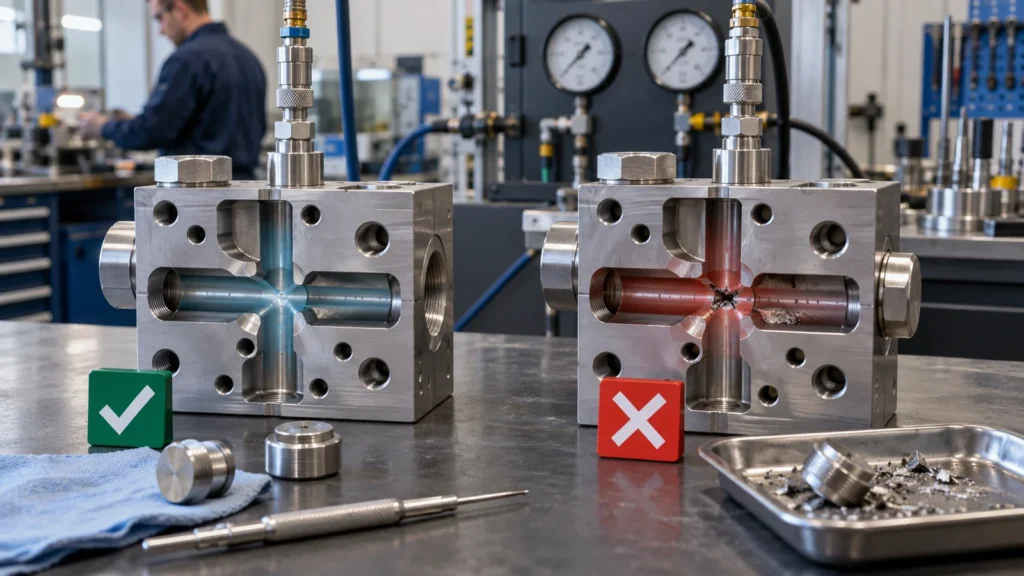

Las intersecciones de orificios transversales crean un riesgo oculto
Cuando una broca penetra en otro pasaje, puede formar una rebaba, una tapa o un borde afilado de difícil acceso. El estado de la herramienta, el avance, la geometría de la broca, el material, el ángulo y la ubicación de la intersección afectan el resultado. Planifique la secuencia de perforación y el método de desbarbado antes del mecanizado.
Los métodos posibles incluyen acceso mecánico, herramientas especializadas para orificios transversales, flujo abrasivo, procesos térmicos o electroquímicos y trabajo manual controlado, pero la idoneidad depende del material, el tamaño, la limpieza y el requisito de borde. El plano debe definir la condición funcional del borde donde importen el material suelto o la alteración del flujo.
La inspección puede requerir boroscopios, lavado controlado, muestras de validación seccionadas, verificaciones de flujo o cualificación del proceso. El acceso visual desde una abertura no es prueba de todas las intersecciones internas.

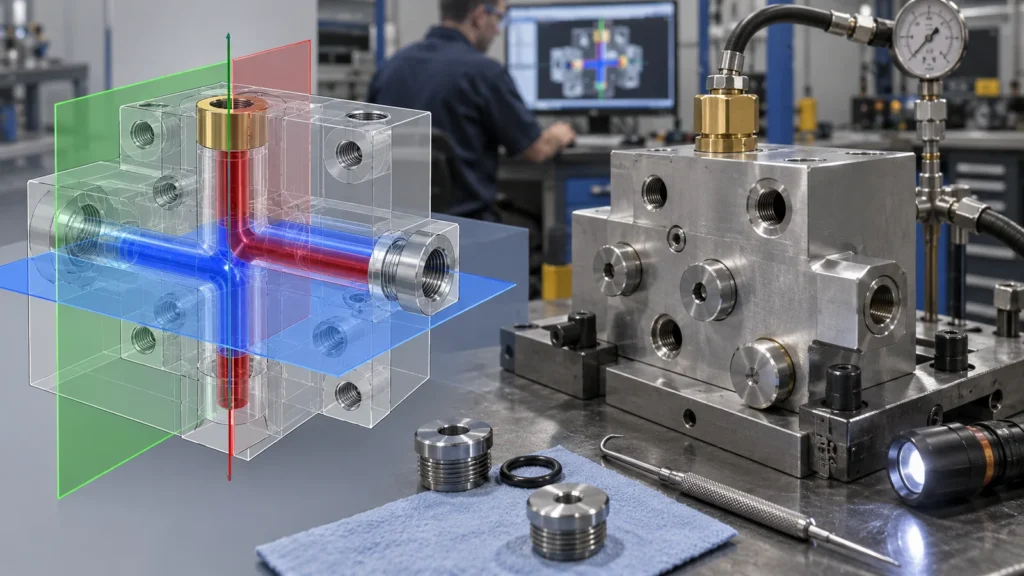

Los datums deben servir a los puertos y al montaje
La posición del puerto a menudo importa en relación con las caras de montaje, las cavidades de válvulas, los conectores y la fontanería externa. Establezca un sistema de datums funcional que represente la instalación. Agrupe las cavidades y caras de sellado relacionadas en configuraciones que preserven la posición y la orientación.
La perforación profunda puede desviarse, y los orificios que se intersecan pueden amplificar el error de posición. Revise la relación diámetro-profundidad, la guía de la broca, la condición de penetración y la pared restante. Si la posición de un pasaje es más importante que una dimensión externa, el plano debe comunicar esa relación.

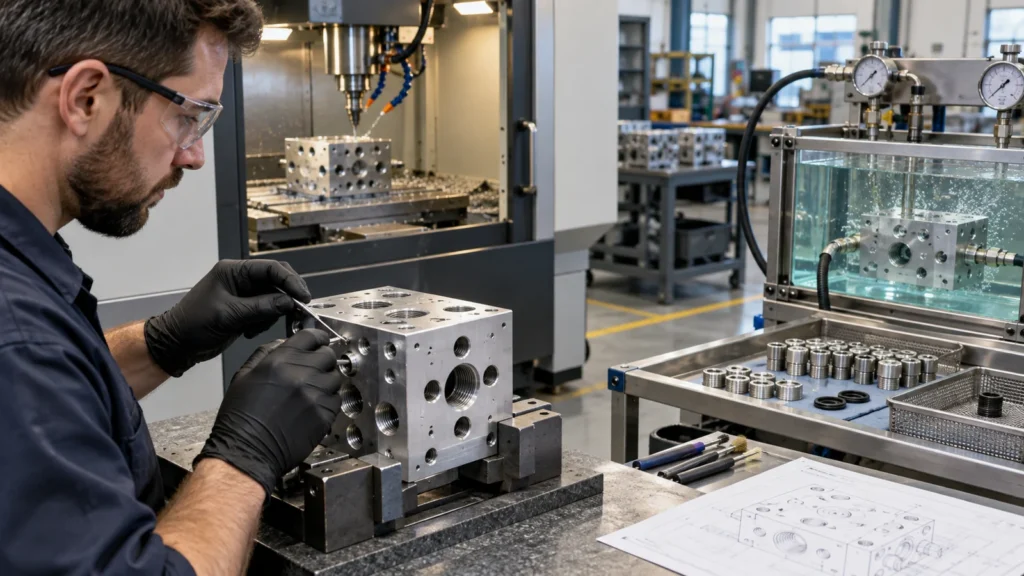

Las características de sellado necesitan zonas de proceso protegidas
Las ranuras para juntas tóricas, los sellos frontales, las roscas cónicas o rectas, los asientos de válvulas, los avellanados y los alojamientos de tapones dependen de la geometría, la textura, la condición del borde y la limpieza. Marque las zonas de sellado y protéjalas de marcas de mandril, mezclas, granallado, rayones y acumulación de recubrimiento.

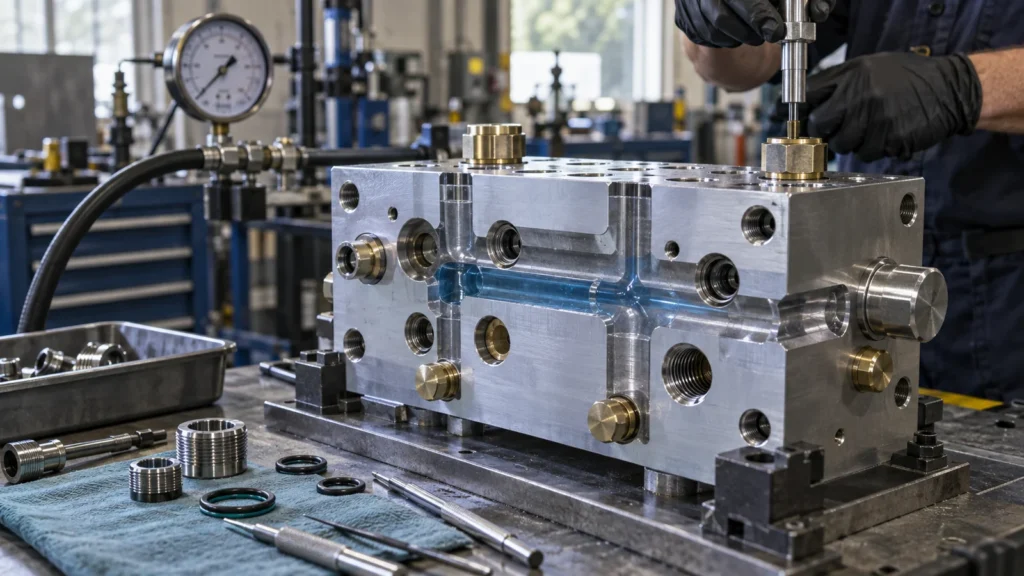

El material debe cumplir con el servicio de fluido y presión
El aluminio, el acero inoxidable, el latón, los plásticos de ingeniería y otros materiales ofrecen diferente comportamiento frente a la corrosión, la masa, la resistencia, la temperatura, el desgaste y la limpieza. La selección depende de la compatibilidad con el fluido, la presión, el entorno, la unión, el acabado, la durabilidad de la rosca y las regulaciones.
El tratamiento superficial puede mejorar la corrosión o el desgaste, pero puede afectar las roscas, los sellos, la conductividad y la limpieza. Enmascare o dé acabado de mecanizado a las interfaces seleccionadas según sea necesario. Para los múltiples de plástico, la fluencia, la humedad, la expansión térmica y la estrategia de roscado merecen una revisión específica.

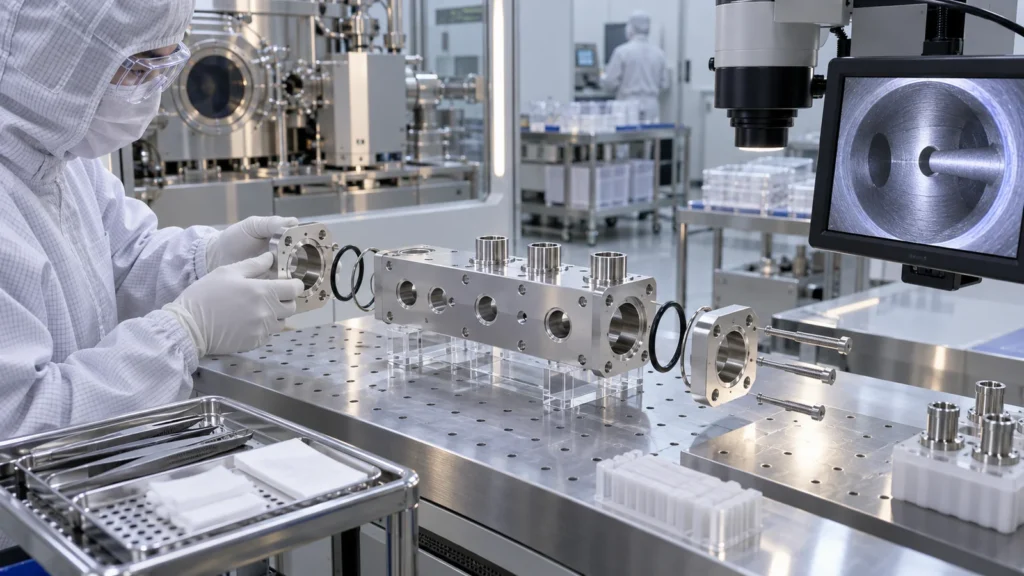

La limpieza debe ser verificable
Defina las partículas o residuos aceptables, la química de limpieza, la dirección del enjuague, el secado, la inspección y el embalaje. Los tramos muertos ocultos y los pasajes ciegos pueden retener virutas o líquido. Los tapones temporales y las tapas de envío deben prevenir la recontaminación sin desprender material.
La limpieza no puede reemplazar el control de rebabas aguas arriba. Verifique las intersecciones difíciles antes del cierre y proteja el estado limpio durante las pruebas de fugas y la manipulación. El plan de calidad debe vincular la identidad del lote, el estado de limpieza y los registros de prueba.

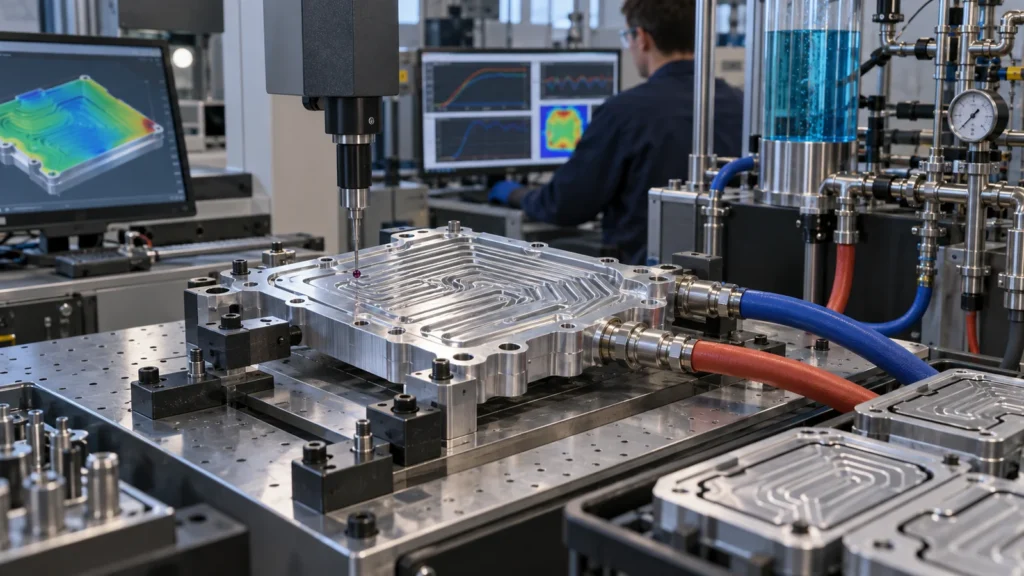

Construya una matriz de pruebas, no una única prueba de fugas genérica
Diferentes pruebas responden a diferentes preguntas. La prueba de resistencia verifica la integridad estructural bajo una condición definida. La prueba de fugas externas verifica la fuga en los límites. La prueba de aislamiento de circuito verifica la comunicación interna no intencionada. La prueba de flujo o caída de presión verifica el comportamiento del pasaje. La prueba funcional de válvulas verifica el rendimiento ensamblado.
Especifique el medio, la presión, la temperatura, la estabilización, la duración, la conexión, la fuga admisible o el cambio de presión, y los controles de seguridad según lo requiera el programa. Confirme si la prueba se realiza antes o después del acabado, los tapones, las válvulas o la limpieza. No copie un valor de prueba de otro múltiple.

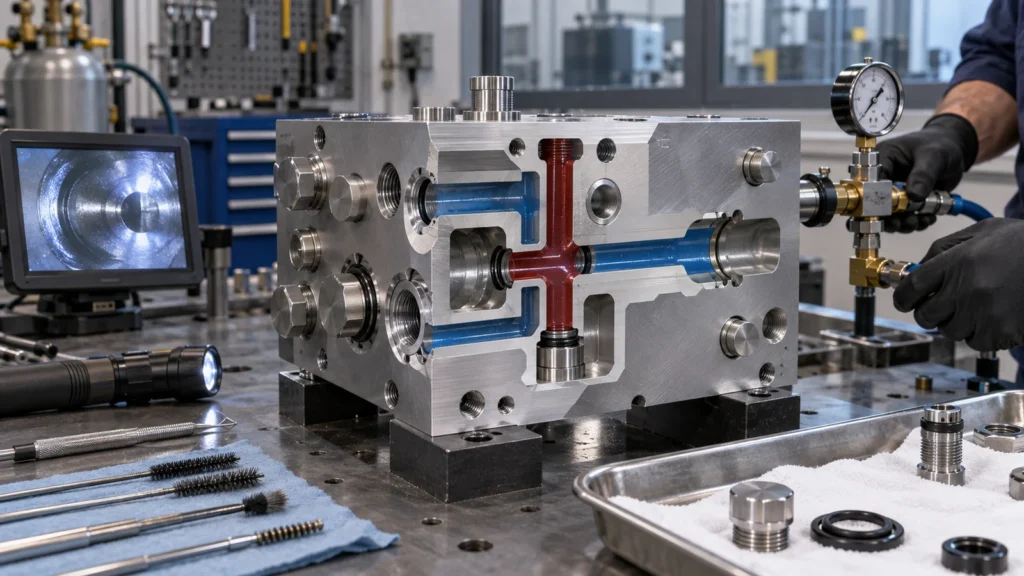

Lista de verificación para la solicitud de cotización de múltiples
Este plan centrado en fallos amplía el artículo aplicaciones del mecanizado CNC principal para hardware de control de fluidos.

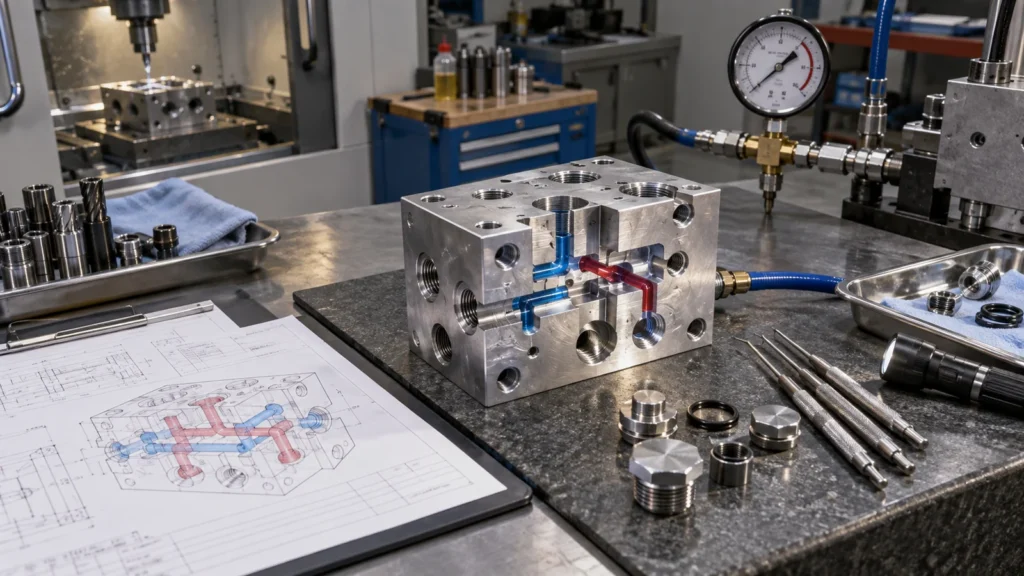

Preguntas frecuentes sobre mecanizado de colectores
No. El lavado puede eliminar residuos sueltos, pero puede no eliminar las rebabas adheridas. Prevenir, desbarbar y verificar las intersecciones mediante un proceso cualificado.
¿Deben probarse a presión todos los conductos del colector juntos?
No siempre. Probarlos juntos puede pasar por alto fugas cruzadas internas. La matriz debe aislar los circuitos donde la comunicación no intencionada sea un riesgo.
¿Puede el anodizado cubrir los conductos internos?
La cobertura y el efecto dependen del acceso del proceso, la química, la geometría y la especificación. Confirme con el acabador el tratamiento interno, el enmascarado, el enjuague y el impacto dimensional.
